J43W/H法兰针型阀
J43W/H法兰针型阀
特性
1. 制造标准: GB/T12224-2005 JB/T7747-1995 GB/T12235-2007
2. 连接形式: 法兰连接
3. 结构特征: 锥面密封
4. 阀门检验与试验: GB/T13927-1992 JB/T9092-1999
1. 制造标准: GB/T12224-2005 JB/T7747-1995 GB/T12235-2007
2. 连接形式: 法兰连接
3. 结构特征: 锥面密封
4. 阀门检验与试验: GB/T13927-1992 JB/T9092-1999
5. 公称压力:≤10000Psi
6. 适用工作温度:-29℃～+538℃
7. 适用介质: 水,油,气等腐蚀性与非腐蚀性介质
8. 公称通径:DN6,DN10,DN15,DN20,DN25…
8. 公称通径:DN6,DN10,DN15,DN20,DN25…
主要零件材料
|
序号 |
零件名称 |
材质 |
|
1 |
法兰 |
20# A105 SS304 SS304L SS316 SS316L |
|
2 |
阀体 |
20# A105 SS304 SS304L SS316 SS316L |
|
3 |
阀盖垫片 |
紫铜PTFE |
|
4 |
阀盖 |
20# A105 SS304 SS304L SS316 SS316L |
|
5 |
填料垫 |
PTFE 柔性石墨、金属盘根 |
|
6 |
填料 |
PTFE 柔性石墨 |
|
7 |
填料压盖 |
20# A105 SS304 SS304L SS316 SS316L |
|
8 |
锁紧螺母 |
20# A105 SS304 SS304L SS316 SS316L |
|
9 |
阀杆 |
20# A105 SS304 SS304L SS316 SS316L |
|
10 |
手轮 |
20# A105 SS304 SS304L SS316 SS316L |
|
11 |
带帽螺母 |
20# A105 SS304 SS304L SS316 SS316L |

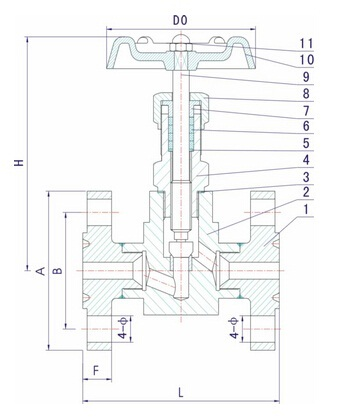

主要外形尺寸
|
公称通径 DN |
A |
B |
C |
F |
N-ø |
L |
H |
D0 |
|
DN10 |
90 |
60 |
41 |
14 |
4-ø14 |
130 |
90 |
60 |
|
DN15 |
95 |
65 |
46 |
14 |
4-ø14 |
132 |
90 |
60 |
|
DN20 |
105 |
75 |
56 |
16 |
4-ø14 |
150 |
105 |
80 |
|
DN25 |
115 |
85 |
65 |
16 |
4-ø14 |
150 |
120 |
100 |
