J23W外螺纹针型阀
J23W外螺纹针型阀
J23W外螺纹针型阀
特性
1. 制造标准: GB/T12224-2005 JB/T7747-1995
2. 连接形式: 外螺纹对焊接管式
3. 结构特征: 锥面密封,活动阀瓣
1. 制造标准: GB/T12224-2005 JB/T7747-1995
2. 连接形式: 外螺纹对焊接管式
3. 结构特征: 锥面密封,活动阀瓣
4. 阀门检验与试验: GB/T13927-1992
5. 公称压力: ≤10000Psi
6. 适用工作温度: -29℃～+200℃
7. 适用介质: 水,油,气等腐蚀性与非腐蚀性介质
8. 公称通径:DN6,DN10,DN15,DN20,DN25…
8. 公称通径:DN6,DN10,DN15,DN20,DN25…

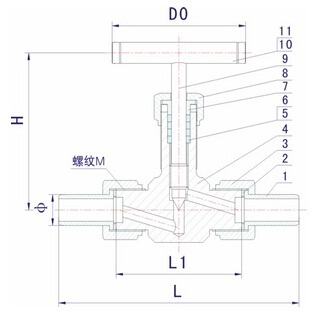

主要零件材料
|
序号 |
零件名称 |
材质 |
|
1 |
焊接接管 |
20# A105 SS304 SS304L SS316 SS316L |
|
2 |
平垫圈 |
PTFE RTFE铜 |
|
3 |
连接螺母 |
20# A105 SS304 SS304L SS316 SS316L |
|
4 |
阀体 |
20# A105 SS304 SS304L SS316 SS316L |
|
5 |
填料垫 |
PTFE 柔性石墨、金属盘根 |
|
6 |
填料 |
PTFE 柔性石墨 |
|
7 |
填料压盖 |
20# A105 SS304 SS304L SS316 SS316L |
|
8 |
锁紧螺母 |
20# A105 SS304 SS304L SS316 SS316L |
|
9 |
阀杆 |
20# A105 SS304 SS304L SS316 SS316L |
|
10 |
手柄 |
20# A105 SS304 SS304L SS316 SS316L |
|
11 |
内六角螺钉 |
20# A105 SS304 SS304L SS316 SS316L |
主要外形尺寸
|
公称通径 DN |
ø |
L1 |
L |
H |
D0 |
|
DN6 |
ø14 |
66 |
140 |
84 |
63 |
|
DN10 |
ø18 |
78 |
160 |
93 |
78 |
