J94W/H卡套角式针型阀
J94W/H卡套角式针型阀
主要性能参数
1. 制造标准: GB/T12224-2005 JB/T7747-1995
2. 连接形式: 卡套连接
3. 结构特征: 锥面或球面密封，直角式
4. 阀门检验与试验标准: GB/T13927-1992
2. 连接形式: 卡套连接
3. 结构特征: 锥面或球面密封，直角式
4. 阀门检验与试验标准: GB/T13927-1992
5. 公称压力: ≤10000Psi
6. 适用工作温度: -40℃～+350℃
7. 适用介质: 水，油，气等腐蚀性与非腐蚀性介质
8. 公称通径: DN6,DN10,DN15,DN20,DN25…

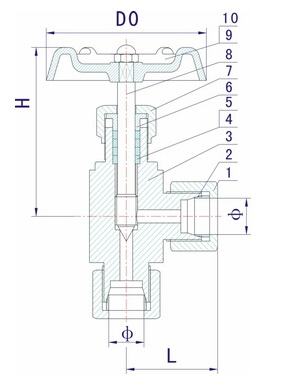

主要零件材料
|
序号 |
零件名称 |
材质 |
|
1 |
连接螺母 |
20# A105 SS304 SS304L SS316 SS316L |
|
2 |
卡套 |
20# A105 SS304 SS304L SS316 SS316L |
|
3 |
阀体 |
20# A105 SS304 SS304L SS316 SS316L |
|
4 |
填料垫 |
PTFE 柔性石墨、金属盘根 |
|
5 |
填料 |
PTFE 柔性石墨 |
|
6 |
填料压盖 |
20# A105 SS304 SS304L SS316 SS316L |
|
7 |
锁紧螺母 |
20# A105 SS304 SS304L SS316 SS316L |
|
8 |
阀杆 |
20# A105 SS304 SS304L SS316 SS316L |
|
9 |
手轮 |
20# A105 SS304 SS304L SS316 SS316L |
|
10 |
带帽螺母 |
20# A105 SS304 SS304L SS316 SS316L |
主要外形尺寸
|
ø |
L |
H |
D0 |
|
ø8 |
38 |
92 |
ø70 |
|
ø10 |
38 |
92 |
ø70 |
|
ø12 |
39 |
92 |
ø70 |
|
ø14 |
40 |
94 |
ø70 |
|
ø18 |
42 |
100 |
ø80 |
