J13W/H内螺纹针型阀
J13W/H内螺纹针型阀
主要性能参数
1.制造标准: GB/T12224-2005 JB/T7747-1995
2.连接形式:内螺纹连接(NPT,G,Rc,Rp…)
3.结构特征:锥面密封
4.阀门检验和试验: GB/T13927-1992
5.公称压力: ≤1000psi
6.适用工作温度: -29℃～+538℃
7.适用介质: 水,油,气及腐蚀性或非腐蚀性介质
8.公称通径:DN6,DN10,DN15,DN20,DN25…
主要零件材料
|
序号 |
零件名称 |
材质 |
|
1 |
阀体 |
20# A105 SS304 SS304L SS316 SS316L |
|
2 |
阀盖垫片 |
紫铜(Red copper) PTFE |
|
3 |
阀盖 |
20# A105 SS304 SS304L SS316 SS316L |
|
4 |
填料垫 |
PTFE 柔性石墨(Expanded Graphite)
金属盘根(Matel and Graphite) |
|
5 |
填料 |
PTFE 柔性石墨(Expanded Graphite) |
|
6 |
填料压盖 |
20# A105 SS304 SS304L SS316 SS316L |
|
7 |
锁紧螺母 |
20# A105 SS304 SS304L SS316 SS316L |
|
8 |
阀杆 |
20# A105 SS304 SS304L SS316 SS316L |
|
9 |
手轮 |
20# A105 SS304 SS304L SS316 SS316L |
|
10 |
带帽螺母 |
20# A105 SS304 SS304L SS316 SS316L |

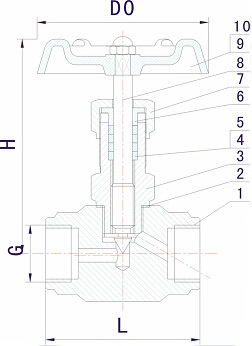

主要外形尺寸
|
公称通径DN |
G |
H |
L |
D0 |
|
DN6 |
G1/4 |
90 |
60 |
63(60) |
|
DN10 |
G3/8 |
92 |
60 |
63(60) |
|
DN15 |
G1/2 |
98 |
65 |
63(70) |
|
DN20 |
G3/4 |
110 |
80 |
78(80) |
|
DN25 |
ZG1 |
125 |
90 |
100 |
|
DN32 |
G1-1/2 |
180 |
128 |
140(110) |
