ZDT自动循环泵保护阀

ZDT自动循环泵保护阀

特点

结构简单、运行可靠稳定,只有少量运动部件
容易安装、可垂直或水平的安装在泵的压力出口处
旁路流量大,最大至主流量60%,KV值可调整
旁路最大工作压差至4MPa（可以选择旁路止回功能）
可适用水、油、甲醇等其他液体介质，工作温度从-196℃～+300℃

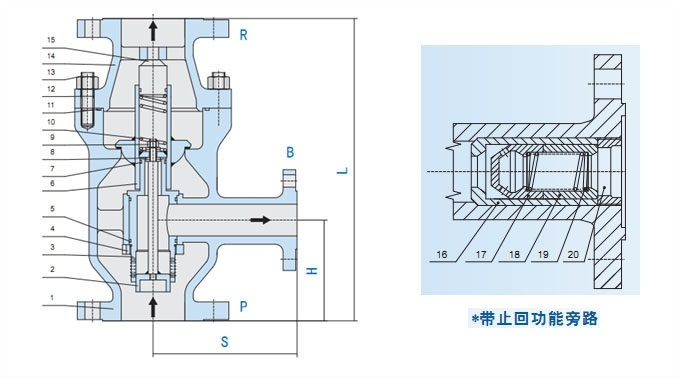

主要零件材料

序号
名称
材质（常用）
序号
名称
材质（常用）
1
阀体
WCB
CF8
11
O型圈
EPDM
EPDM
2
再循环阀瓣
2Cr13
304
12
双头螺柱
45
0Cr18Ni9
3
再循环阀座
2Cr13
304
13
六角螺母
35
0Cr18Ni9
4
螺纹压套
2Cr13
304
14
阀盖
WCB
CF8
5
O型圈
EPDM
EPDM
15
导向块
2Cr13
304
6
主阀瓣
2Cr13+STL
304+STL
16*
衬套
2Cr13
304
7
O型圈
EPDM
EPDM
17*
多孔套
2Cr13
304
8
垫
2Cr13
304
18*
端环
2Cr13
304
9
六角螺母
304
304
19*
弹簧2
60Si2Mn
1Cr18Ni9Ti
10
弹簧
60Si2Mn
1Cr18Ni9Ti
20*
压紧螺母
2Cr13
304

*带止回功能旁路所需要的零件
性能参数

阀规格mm
25
32
40
50
65
80
100
125
150
200
250
300
最大主流量m3/h
12
28
30
50
100
114
200
400
455
750
1250
1650
旁路尺寸mm
15
20
20
25
40
40
50
80
80
100
100
150
最大旁路流量系数Cv
2.3
4.6
4.6
6.9
18.5
18.5
34.7
69.3
69.3
116
116
170
注:阀门的主路进出口尺寸取决于泵的出口尺寸.

主要外形连接尺寸

阀规格
尺寸mm
旁路
重量Kg
DN（mm）
S
H
L
（DNB）
PN10/16/25
PN40/64
25
115
102
267
15
12
18
32
115
102
267
20
14
20
40
115
102
267
20
14
20
50
130
108
305
25
22
26
65
165
127
381
40
46
51
80
181
127
381
40
46
51
100
209
159
495
50
105
118
125
267
220
575
80
143
156
150
267
220
575
80
220
240
200
300
220
600
100
255
302
250
356
305
780
100
400
455
300
530
280
830
150
590
650
