ZGB-1波纹石油储罐阻火器
ZGB-1波纹石油储罐阻火器
ZGB-1波纹石油储罐阻火器,该产品广泛用于石油储罐,是防止意外火种侵入罐内,防止意外事故
性能及特点
性能及特点
ZGB-1波纹石油储罐阻火器结构合理，重量轻，耐腐蚀，阻爆性能合格
易检修，安装方便，检查时不用拆卸呼吸阀。耐烧性能合格，耐烧试验无回火现象。
阻火器芯子采用不锈钢材料，耐腐蚀，易于清洗。壳体水压试验合格。
适用范围
ZGB-1波纹石油储罐阻火器适用于管道、闪点低于28℃的甲类、油品、氢氧液化类和闪点低于60℃的煤油、柴油、甲笨、原油等，可与呼吸阀配套使用，又可单独使用，内浮顶油罐通气管上，加油站地下油罐通气管上。
主要零件材料
|
阀体材料 |
碳钢WCB、不锈钢304、316、 |
|
阻火芯件材料 |
不锈钢防爆阻火波纹板 |
|
密封件材料 |
耐油石棉橡胶、四氟PTFE |
|
环境温度℃ |
≤480 |
|
公称压力(MPa) |
0.6~5.0 |
|
防爆级别 |
BS5501:ⅡA、ⅡB、ⅡC |

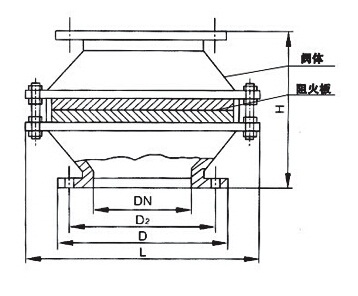

主要外形连接尺寸
波纹阻火器国标法兰连接外形尺寸： GB、JB
|
规格 |
安装尺寸（mm） | ||||
|
D2 |
D |
L |
H |
N-d | |
|
DN50 |
Φ110 |
Φ140 |
220 |
235 |
4×14 |
|
DN80 |
Φ150 |
Φ185 |
280 |
270 |
4×18 |
|
DN100 |
Φ170 |
Φ205 |
325 |
275 |
4×18 |
|
DN150 |
Φ225 |
Φ260 |
425 |
290 |
8×18 |
|
DN200 |
Φ280 |
Φ315 |
495 |
305 |
8×18 |
|
DN250 |
Φ335 |
Φ370 |
595 |
320 |
12×18 |
|
DN300 |
Φ395 |
Φ435 |
655 |
405 |
12×23 |
波纹阻火器美标法兰连接外形尺寸：ANSI、API、ASME 可供JIS标准
|
规格 |
安装尺寸（mm） | ||||
|
D2 |
D |
L |
H |
N-d | |
|
2" |
Φ120.5 |
Φ152 |
220 |
235 |
4×19 |
|
3" |
Φ152.5 |
Φ190 |
280 |
270 |
4×19 |
|
4" |
Φ190.5 |
Φ229 |
325 |
275 |
8×19 |
|
6" |
Φ241.5 |
Φ279 |
425 |
290 |
8×22 |
|
8" |
Φ298.5 |
Φ343 |
495 |
305 |
8×22 |
|
10" |
Φ362 |
Φ406 |
595 |
320 |
12×25 |
|
12" |
Φ432 |
Φ483 |
655 |
405 |
12×25 |
