JJM8节流式针型阀
JJM8节流式针型阀
主要性能参数
1. 制造标准: GB/T12224-2005 JB/T7747-1995
2. 连接形式: 内螺纹连接(NPT,G,Rc,Rp…)
3. 结构特征: 锥面或球面密封
4. 阀门检验与试验: GB/T13927-1992
2. 连接形式: 内螺纹连接(NPT,G,Rc,Rp…)
3. 结构特征: 锥面或球面密封
4. 阀门检验与试验: GB/T13927-1992
5. 公称压力:≤10000Psi
6. 适用工作温度:-29℃～+538℃
7. 适用介质: 水,油,气等腐蚀性与非腐蚀性介质
8. 公称通径:DN6,DN10,DN15,DN20,DN25…
8. 公称通径:DN6,DN10,DN15,DN20,DN25…

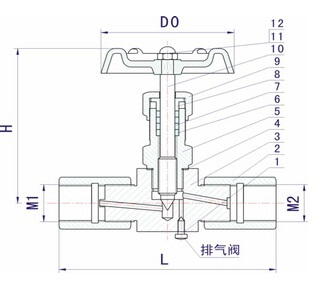

主要零件材料
|
序号 |
零件名称 |
材质 |
|
1 |
排气阀 |
20# A105 SS304 SS304L SS316 SS316L |
|
2 |
螺纹套 |
20# A105 SS304 SS304L SS316 SS316L |
|
3 |
阀体 |
20# A105 SS304 SS304L SS316 SS316L |
|
4 |
阀盖垫片 |
紫铜PTFE RTFE |
|
5 |
阀盖 |
20# A105 SS304 SS304L SS316 SS316L |
|
6 |
填料垫 |
PTFE 柔性石墨、金属盘根 |
|
7 |
填料 |
PTFE 柔性石墨 |
|
8 |
填料压盖 |
20# A105 SS304 SS304L SS316 SS316L |
|
9 |
锁紧螺母 |
20# A105 SS304 SS304L SS316 SS316L |
|
10 |
阀杆 |
20# A105 SS304 SS304L SS316 SS316L |
|
11 |
手轮 |
20# A105 SS304 SS304L SS316 SS316L |
|
12 |
带帽螺母 |
20# A105 SS304 SS304L SS316 SS316L |
主要外形尺寸
|
公称通径
DN |
M1 |
M2 |
L |
H |
D0 |
|
DN6 |
M20X1.5 |
M20X1.5 |
120 |
93 |
ø70 |
|
DN6 |
M20X1.5 |
G1/2 |
120 |
93 |
ø70 |
