气技术先进性

黑水调节阀是煤化工装置重要设备之一，该阀长期在进出口压差很大的气、液、固三相流介质中使用。在确保调节特性前提下，无论是材质选择，还是结构设计，都体现出设计者对阀门要求耐腐蚀、抗冲刷、安全可靠工作的构思和措施。独特的流体结构设计、选用特殊工艺、材料配方和气动执行机构，使黑水灰水调节阀的性能更加稳定可靠。阀体材质可选用WCB、WC6-12、304、316L、双相钢、特种材料等。阀体可选择锻造或铸造。结构特点

1、流体：设计工艺上解决了旋涡难题，并保证了流体畅通。

2、共振套：设计共振套有效的解决了高压差产生的共振。

3、共振套工艺：共振套内腔设计了刮刀，有效的刮去了阀芯表面的结焦，防卡死功能。

4、阀杆：防旋涡设计，阀杆与阀芯采用机械连接。

5、阀芯与阀座：阀芯与阀座采用喷涂金刚石有效的解决了闪蒸、颗粒冲刷、气蚀等苛刻问题。

6、流道设计：进出口流道及变径区采用了热压式镶嵌喷涂金刚石解决了进出口流道冲刷、闪蒸、颗粒冲刷、 气蚀、硬裂等技术问题。

7、维护：设计结构维护拆装简便。

黑水调节阀适于在大压差、强腐蚀、冲刷严重的气、液、固三相流介质中长期使用。

主要零件材质

1.阀体：WCB、WC6-12、4130、CF8、 CF8M双相钢等；

2.阀杆：17-4PH、304、316

3.阀芯：不锈钢整体喷涂金刚石；

4.阀座：不锈钢整体喷涂金刚石；

5.变径： WCB、WCB-12、304、316L 双相钢通道内衬金刚石。

适用范围

1.压力等级：Class150~Class2500；

2.口 径：NPS1″~NPS28″；

3.密封等级：ANSI B16.104 VI无泄漏等级；

4.防爆等级：ExdIICT4、ExiaIICT4；

5.流量特性：直线、等百分比（对数）抛物线及快开等；

6.传到方式：气动、电动等；

7.连接方式：法兰、焊接、卡箍、螺纹等。

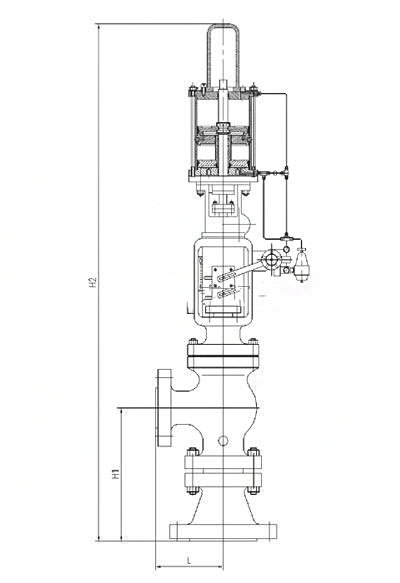

主要外形尺寸
