CKH743H-25C液动式快速关闭止回阀

液动式快速关闭止回阀

液动式抽汽止回阀安装于从汽轮机中低压导汽管引出的抽汽水平管路中，主要为防止抽汽管路中的蒸汽或事故情况下倒灌，引起汽轮机超速。
结构特点
1、阀板采用大斜角，缩短开启关闭行程，液压（气体）助关实现快速启闭，三维偏心密封结构，开启密封即分离，关闭接触即密封，启闭轻便灵活。（≤DN250采用截止式）
2、阀板受助关推力，达到截止、止回的目的。
3、快速关闭时间可达０.５~1秒，紧急切断安全可靠。
技术要求
1.液压源接口：RC1/2
2.液压缸操作压力：0.5-0.8 MPa、
3.紧急切断时间；0.5-1秒
4.连接法兰：JB/T79-94 GB/9113.2000
5.结构长度：GB 12221-89
6.电源电压：AC220-DC24V（订货时注明）
型号编制
主要技术参数

公称通径（mm）
80～1600
公称压力（MPa）
0.6
1.0
1.6
2.5
4.0
试验压力
强度试验
0.9
1.5
2.4
3.75
6.0
密封试验
0.66
1.1
1.76
2.75
4.4
气压密封试验
0.6
适用介质
水、蒸汽、煤气
适用温度（℃）
软密封：≤80℃；C碳素钢-29-425℃； I合金钢-29-530℃；P 铬镍钛钢与R铬镍钼钛钢-196-600℃

主要零件材料

1
阀体
WCB
12
端盖
WCB
2
阀瓣
2Cr13/1Cr18NiTi
13
阀轴
1Cr18NiTi
3
阀杆
2Cr13/1Cr18NiTi
14
4
导向套
2Cr13/1Cr18NiTi
15
液压源接管
铜管
5
填料
柔性石墨
16
2位5通电磁阀
组合件
6
填料压盖
25
17
关阀液压管
铜管
7
支架
WCB
18
开阀液压管
铜管
8
指示盘
25
19
9
阀杆
2Cr13/1Cr18NiTi
20
10
助关液压缸
组合件
21
信号反馈装置
组合件
11
22
信号反馈装置
组合件

23
阀体
WCB
33
助关液压缸
组合件
24
阀瓣
2Cr13/1Cr18NiTi
34
关阀液压管
铜管
25
螺栓+螺母
标准件
35
开阀液压管
铜管
26
阀杆
2Cr13/1Cr18NiTi
36
27
填料
柔性石墨
37
28
填料压盖
25
38
信号反馈装置
组合件
29
支架
WCB
39
信号反馈装置
组合件
30
指示盘
25
40
2位5通电磁阀
组合件
31
液压缸连接杆
2Cr13/1Cr18NiTi
41
液压源接管
铜管
32
42

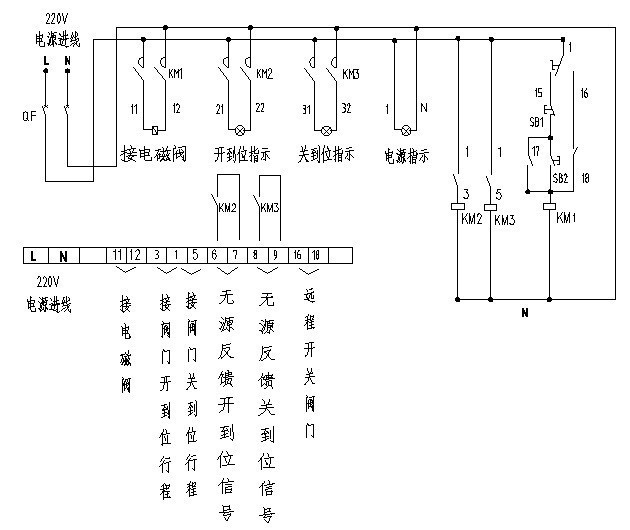

线路图
故障及排除方法

可能发生的故障
原因
排除方法
密封面泄漏
1.阀瓣密封面夹有杂物
2.阀瓣关闭不到位
3.密封面刮伤
1.消除杂质.清洗阀门内腔
2.调整连接件（图中8、9处）
3.研磨密封面
阀门两端面泄漏
1.两侧密封垫片失效
2.管法兰压紧力不够或压紧不均匀
1.更换密封垫片
2.压紧法兰螺栓
填料处泄漏
1.填料压盖螺母松动
2.填料损坏
1.拧紧压盖螺母（以填料不泄漏为准）
2.更换填料
阀门不开闭
1控制线路故障
2电磁阀线圈烧坏
3.液压源故障
1.检查控制线路
2.更换线圈
3.检查液压源
