对夹式衬胶蝶阀

D71J对夹式衬胶蝶阀/D671J气动衬胶蝶阀/D971J电动衬胶蝶阀结构紧凑，90°回转开关轻松，密封可靠，使用寿命长，广泛用于水厂、电厂、钢厂、造纸、化工、饮食等系统供排水中，作为调节和截止使用。

对夹式衬胶蝶阀 产品特点

1、本阀采用双偏心结构，具有越关越紧的密封功能，密封性能可靠。

2、密封副材料选用不锈钢和丁腈耐油橡胶配对，使用寿命长。

3、橡胶密封圈即可位于阀体上，也可以位于蝶板上，可适用不同特点的介质，供用户选择。

4、蝶板采用框架结构，强度高，过流面积大，流阻小。

5、整体烤漆、能有效地防止锈蚀且只要更换密封阀座密封材料，就可使用于不同介质。

6、本阀具有双向密封功能，安装时不受介质流向的控制，也不受空间位置的影响，可在任何方向安装。

7、衬胶蝶阀结构独特，操作灵活，省力，方便。

对夹式衬胶蝶阀 密封材料适用范围

密封圈材料代号 适用温度 适用介质
NR ≤85℃ 水、空气、酸碱类
CR ≤85℃ 水、煤气、酸碱类
NBR ≤100℃ 水、油品
EPDM ≤120℃ 水、蒸汽、一般酸碱类
FKM ≤150℃ 水、蒸汽、强酸碱类

对夹式衬胶蝶阀 主要零件材料

阀体 铸铁、球墨铸铁、碳钢、不锈钢
蝶板 铸铁、球墨铸铁、碳钢、不锈钢、碳钢完全包覆橡胶或氟塑料
阀杆 碳钢镀镍磷、不锈钢
阀座密封圈 天然胶NR、氯丁胶CR、丁腈胶NBR、三元乙丙胶EPDM、氟橡胶FKM
蜗轮装置 组合件

测试

衬里层：电火花检测

试验与检验按GB/T13927标准

公称压力：PN（MPa）

阀体：PN×1.5

密封：PN×1.1

对夹式衬胶蝶阀 基本型号

手 动 D71J 半衬 蜗 轮 传 动 D371J 半衬
D71J全衬里 D371J全衬里
D71F4 全衬里 D371F4 全衬里
D71F46 全衬里 D371F46 全衬里
气 动 D671J半衬 电 动 D971J 半衬
D671J全衬里 D971J全衬里
D671F4 全衬里 D971F4 全衬里
D671F46 全衬里 D971F46 全衬里

对夹式衬胶蝶阀 设计标准

设计与制造：GB12238

结构长度：GB12238

法兰连接尺寸：GB4216

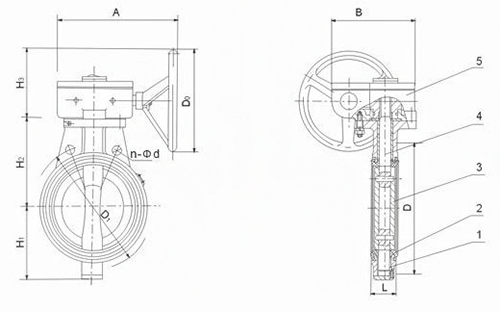

部件列表：1、阀体 2、阀座 3、蝶板 4、阀杆 5、蜗轮装置

对夹式衬胶蝶阀 主要外形尺寸

公称通径DN 公称压力MPa 工作压力MPa L mm D mm D1 mm n-Φd mm H1 mm H2 mm Do mm H3 mm A mm B mm 质量 Kg/kilos
40 1.0 1.0 33 150 110 4-18 55 100 150 62 164 125 6
50 43 165 125 4-18 64 120 150 62 164 125 7
65 46 185 145 4-18 80 120 208 62 164 125 10
80 46 200 160 8-18 112 130 260 62 164 125 11
100 52 220 180 8-18 90 140 275 62 164 125 12
125 56 250 210 8-18 112 160 350 106 289 200 18
150 56 285 240 8-22 135 175 350 106 289 200 29
200 60 340 295 8-22 160 210 240 106 289 200 34.5
250 0.6 68 395 350 12-22 206 235 240 106 289 200 44
300 78 445 400 12-22 232 273 320 112 370 253 64.5
350 78 505 450 16-22 263 310 320 112 370 253 75.5
400 102 565 515 16-26 295 340 400 270 562 280 156
450 114 615 565 20-26 327 370 400 270 562 280 171.5
500 127 670 620 20-26 358 399 400 270 562 280 206.5
550 0.4 140 730 675 20-30 384 430 400 270 562 280 215
600 154 780 725 20-30 474 460 500 270 562 280 283
700 165 895 840 24-30 486 510 500 125 503 443 426
800 190 1015 950 24-33 591 672 500 200 513 531 550
900 203 1115 1050 28-33 500 200 513 531 1070
1000 216 1230 1160 28-36 721 800 550 273 713 815 1296
