Q46F四通球阀

Q46F四通球阀适用于石油、天然气、煤炭和矿石的开采、提炼加工和管道输送系统中；在化工产品、医药和食品生产种；在水电、火电和核电的电力生产系统中；在城市和工业企业的给排水、供热、和供气系统中；在农田的排灌系统中；

四通球阀 产品特点

1、广泛应用于全球范围内的化工、石油、电力、制药、啤酒、、乳品饮料、化妆品及各类工程配套管路

2、采用不锈钢304 304L 316 316L 材料制成

3、主要规格：1/2"-12" DN15-DN300 压力1.0--4.0

4、主要性能：耐温差变化大；常压1.6MPA；耐强腐蚀

5、连接方式：法兰

6、驱动方式：手动、电动、气动

四通球阀 主要零件材料

阀体 阀杆 阀球 密封面 垫片 填料 工作温度 适用介质
WCB 1Cr13 1Cr13 1Cr13
司太立合金
本体材料		 柔性石墨
不锈钢加柔性石墨
08软钢
F304 F316		 柔性石墨
编结石墨		 -29-425℃ 水、蒸汽、油品
WC6 15CrMo 15CrMo -29-425℃
WC9 25Cr2MoV 25Cr2MoV
LCB 304 304 -46-354℃
CF8 304 304 -196-600℃ 部分酸、碱
CF3 304L 304L
CF8M 316 316
CF3M 316L 316L

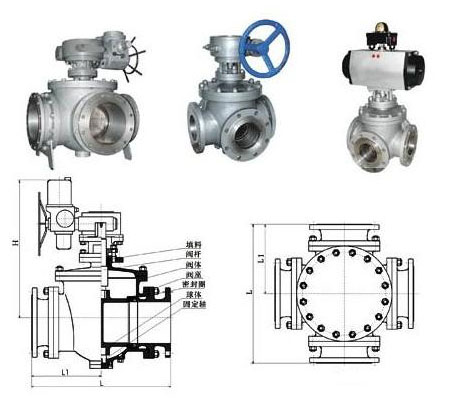

四通球阀 主要外形尺寸

公称通经DN 150 200×150 200 250×200 250 300×250 300 350×300 350
球孔d1 150 150 200 200 250 250 300 300 350
L 570 570 670 670 760 760 850 850 980
H 219 219 273 273 360 360 395 395 430
手动 H1 330 330 398 398 495 495 580 580 625
E - - 116 116 116 116 171 171 171
F - - 350 350 350 350 400 400 420
W 1050 1050 600 600 600 600 800 800 800
电动 H2 554 554 600 600 652 652 760 760 770
L1 235 235 235 235 235 235 259 259 400
气动 H3 666 666 736 736 926 926 1059 1059 1127
L2 776 776 736 736 776 776 1060 1060 1060
400×350 400 450×400 450 500×450 500 600×500 600
350 400 400 450 450 500 500 600
980 1080 1080 1220 1220 1360 1360 1750
430 470 470 550 550 580 580 700
625 670 670 698 698 840 840 1050
171 257 257 257 257 257 257 150
420 400 400 420 420 400 400 410
800 800 800 800 800 800 800 800
770 830 830 - - 940 940 1020
400 400 400 - - 410 410 410
1127 1393 1393 1468 1468 1538 1538 1370
1060 1360 1360 1360 1360 1360 1360 2840
